石籠網生態護坡在城市防洪工程中的應用案例淺析

石籠網生態護坡在城市防洪工程中的應用案例淺析

 155-1269-8900

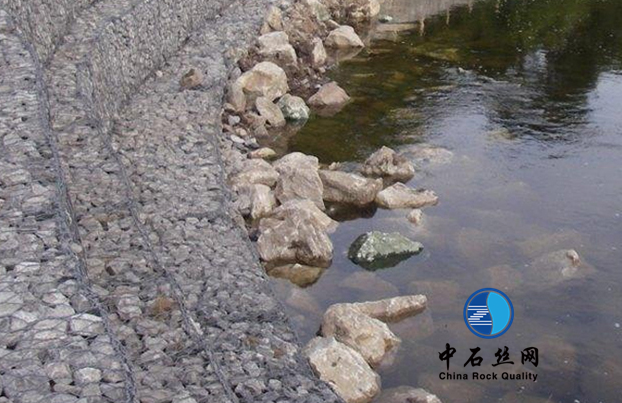

江西省宜春市溫湯鎮防洪工程兩岸迎水側護坡采用石籠網墊景石填筑生態護坡，河道樁號0+000～5+073，全長5073m。齒墻采用C20混凝土齒槽，洪水位以下采用石籠網墊景石填筑生態護坡并撒播草籽，洪水位以上采用草皮護坡。該工程中使用的石籠網墊，采用生態格網，它是將抗腐蝕、耐磨損、高強度的高鍍鋅低碳鋼絲，由專用機器編織成五角狀、六邊形網孔網片。

二、石籠網墊景石填筑生態護坡的優點

    （1）整體性好

    石籠網墊箱體本身與中間隔片均采用同質材料綁扎連接，大面積組裝，不設縫連成一個整體，整體性好。

    （2）穩定性強

    石籠網墊中若有幾根單獨鋼絲斷裂，網箱不會散開，其整體結構不會破壞，穩定性強。

    （3）透水性好

    石籠網墊箱體內裝填石料中存在空隙，有利于邊坡后土體內水體的排出，從而減少邊坡后的地下水壓力，并且有利于水生植物的生長。

    （4）耐久性好

    石籠網墊材料采用抗腐蝕、耐磨損、高強度的高鍍鋅低碳鋼絲，抗氧化能力強，經久耐用，該工程中采用的石籠網墊耐久性為30年。

    （5）施工便捷

    石籠網墊箱體安裝施工適合在陸地和水上作業，景石填筑方法簡單，可采用機械或人工裝填，不需要專業施工隊伍，普通工人一教即會，十分便捷。

    （6）運行維護簡單且成本低

    由于石籠網墊護坡具有良好的柔性，如果河道局部發生沖刷坍塌不會影響整體護坡質量，只需拆除破壞部分填筑坡面后再綁扎安裝即可，運行維護簡單，成本相對于混凝土護坡或漿砌石護坡都低得多。

    （7）經濟環保

    該工程采用河中疏浚開挖出來的鵝卵石作為填筑材料，既滿足景觀要求(撒播草籽)，成本相對于混凝土護坡或漿砌石護坡都低得多。而且由于石籠網墊護坡具有良好的透水性，有利于周邊生態環境的恢復，對環境保護具有重要的意義。

    三、石籠網墊景石填筑生態護坡的施工程序及方法

    （1）施工程序

    按設計圖紙要求測量放樣，先用挖掘機進行坡面開挖整坡并開挖齒墻基槽，接著進行混凝土齒墻澆筑施工，齒墻施工完成并養護一定時間后人工進行坡面精修，并按設計要求鋪設150mm厚砂卵石墊層并夯實，然后進行石籠網墊箱體安裝，人工配合機械裝填石料，*扎封箱蓋并撒播草籽等。

    （2）施工方法

    a.綁扎間隔網片。人工掀開石籠網墊大約成90°，綁扎間隔網片成為箱體，綁扎線按設計采用同材質鋼絲，雙股每20cm間隔綁扎并絞緊。中間隔網片上下四處固定并綁扎絞緊。

    b.鋪設石籠網墊。核定鋪設位置后，依設計圖示安放石籠網墊。在整體性上需符合設計要求，結合垂直方向，綁扎所有相鄰石籠框線，由開始垂直方向往下用鋼絲繞2～3圈后綁扎，石籠網墊相鄰網上下邊框線均須綁扎，以求一體連結相鄰石籠網墊箱體，每20cm間隔綁扎。石籠網墊箱體連結后，才可向箱體內裝填。

    （3）裝填鵝卵石

    a.首先用腳手架固定石籠網墊，以免其變形。采用機械或人工進行鵝卵石裝填，填充石料不得一次填滿一格，以保證石籠網墊形狀完整。每組石籠空格須同時均勻裝填鵝卵石，以保證石籠方正。石料按設計要求進行驗收，嚴禁使用銹石、風化石、垃圾石，石料粒徑不得小于網孔直徑的1.5倍，填縫石料粒徑除外。

    b.石料裝填時，先在箱底用粒徑150～200mm的石料均勻擺設，再開始從箱籠的四個角隅處碼砌粒徑250mm左右的石料，再用級配合適的石料分層擺設，大小搭配填充箱體中間，填充完成后固定箱體。在填充過程中當填料達到箱體的1/4時，用小碎石或砂粒填充空缺，并用鋼釬夯密實一次，調整箱體線條。外部裸露部位，須以人工砌壘，整齊填塞密實，以求美觀。并根據實際需要設置適量拉筋。

    （4）扎封箱蓋

    封蓋前，須將頂部石料鋪砌平整，檢查每個箱籠填充石料的高度，其高度差在±5cm內，長度差在±3cm內，即可用鋼絲扎線扎封箱蓋，扎封箱蓋時，從下向上，封口邊連接閉合后，箱體四周的框線按15cm間距再次進行綁扎，橫豎線條基本一致，使所有箱籠連成一個整體，對河岸邊坡進行整體防護。

    （5）石籠網墊箱體植被及洪水位以上植草施工根據設計要求，做好植被草種選擇，網箱封蓋后，空隙處應填滿黏土，頂部填滿高出5cm的黏土，然后撒播草籽，并及時養護。洪水位以上鋪植草皮。

    石籠網墊景石填筑生態護坡在江西省城市防洪工程中尚屬*運用，取得了很好的環境裝飾效果。石籠網墊景石填筑生態護坡在提倡節能、低碳、生態、環保的城市建設理念的今天，具有很廣的應用空間。該應用須在實踐中不斷總結經驗，以便在全國其他工程中推廣使用
